Automata pántológép szállítószalaggal – HIPO ULTRA-B, 220 V, PP pántszalaghoz 5–6 mm szélességben, 0,5–0,8 mm vastagságban, ív szélessége 850 mm, magassága 800 mm

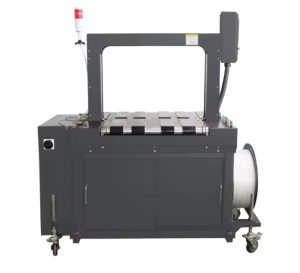

HIPO ULTRA-B automata pántológép szállítószalaggal és 850 × 800 mm-es ívvel

A HIPO ULTRA-B egy automata pántológép saját szállítószalaggal: a szalag beviszi a csomagot a ívbe, egy érzékelő indítja a ciklust, a gép PP pántszalagot tesz a csomag köré, alul összehegeszti és továbbítja – akár 50 pántolás percenként, a csomag kézi kezelése nélkül. Ennél a gépnél a ív belső mérete 850 mm széles és 800 mm magas, egyedi rendelésre készült; a gyártó standard íve 650 × 500 mm.

Polipropilén pántszalagot futtat 5 vagy 6 mm szélességben és 0,5–0,8 mm vastagságban – a rendelésnél Ön adja meg a szélességet – és a csomag alatt forróolvadék hegesztéssel zárja. A feszítés 30 kg-ig állítható, a munkaasztal magassága 850 mm, a csomag súlya legfeljebb 80 kg lehet.

A gépet PLC érintőképernyő vezérli: a kijelző számolja a ciklusokat, listázza a riasztásokat és tartalmazza a pántszalag adagolás, visszahúzás és hűtési idő beállításait. Két üzemmód van – automata, ahol az érzékelő minden csomagnál indítja a pántolást, és szállítás, ahol a szalag csak továbbít, de nem pántol.

Raktári, logisztikai és gyártósori csomagolósorokhoz készült, ahol dobozokat, kartonokat, újságokat vagy magazinokat futtatnak kezelő nélkül. Hagyományos 220 V egyfázisú hálózatot igényel, fogyasztása 1,0 kW.

Műszaki adatok

Mit változtat a szállítószalag a csomagolósoron

• Nem kell kezelő a géphez. A szállítószalag beviszi a csomagot, az érzékelő indítja a ciklust, a pántolt csomag pedig a szalagon távozik.
• 50 pántolás percenként. Elég gyors, hogy a sor folyamatos legyen, és a pántolás, valamint a hegesztés minden csomagon egyforma.
• Nagy csomagok is beférnek. A 850 × 800 mm-es ív sokkal nagyobb dobozokat kezel, mint a gyártó standard 650 × 500 mm-es íve.
• Szállítás pántolás nélkül. Szállítási módban a szalag csak áthalad a csomagokon, így a gép a sorban maradhat, ha egy adaghoz nem kell pántszalag.
• Egyszeri beállítás a kijelzőn. A feszítés legfeljebb 30 kg, a fűtőtest hőmérséklete, a pántszalag adagolás és a hűtési idő a kijelzőn állítható, és minden csomagnál ismétlődik.
• Hagyományos áramellátás. 220 V egyfázisú, 1,0 kW és 6 A – nincs szükség háromfázisú csatlakozásra.
• Elég halk egy csomagolócsarnokhoz. A zajszint 75 dB(A) vagy az alatt marad.

Vezérlés, hegesztés és biztonság

• PLC vezérlés érintőképernyővel: ciklusszámláló, hibajelző lista és paraméter képernyők
• Két üzemmód: automatikus pántolás érzékelő indítással, vagy csak szállítás
• Szállítószalag, felette a pántolófejjel
• Automatikus pántszalag adagolás és automatikus pántszalag-vég érzékelés
• Elektronikus fűtőtest hőmérséklet-szabályozás; forróolvadék hegesztés a csomag alatt
• Indítógomb, tápellátás-jelző és vészleállító a panelen
• Figyelmeztető táblák a veszélyes pontokon és burkolatok az áram alatt lévő részeken
• Nagy munkafelület és nagy kapacitású pántszalag-tekercs a gép oldalán
• Méretre gyártott ív: ezen a gépen 850 × 800 mm, a gyártó szabványa 650 × 500 mm
• A zajszint nem haladja meg a 75 dB(A)-t

A HIPO ULTRA-B pántológép használata

1. Kapcsolja be a gépet; a tápellátás-jelző világít.
2. Helyezze be a PP pántszalag-tekercset a külső peremen lévő nyíl irányában, és vezesse be a pántszalagot a bemeneti nyílásba az előadagoló görgőkig.
3. Nyomja meg a kézi (léptető) gombot: a gép feltölti az akkumulátordobozt és önállóan átfűzi a pántszalagot a íven.
4. Várja meg, amíg a fűtőlap eléri az üzemi hőmérsékletet.
5. Válassza ki az üzemmódot: automatikus, ahol az érzékelő minden csomagnál elindítja a pántolást, vagy szállítás, ahol a szalag csak továbbít.
6. Hagyja, hogy a szállítószalag a csomagot a ív közepébe vigye, és tartsa távol a kezét a pántolási területtől.

Beállítás, karbantartás és gyakori hibák

• Feszítés. Érintőképernyőn állítható; a nagyobb szám nagyobb feszítést jelent, legfeljebb 30 kg-ig. Kis lépésekben változtassa, és ellenőrizze a csomagot.
• Fűtőtest hőmérséklet és hűtési idő. Mindkettő az érintőképernyőn állítható. A fűtőtest hőmérsékletét akkor módosítsa, ha a helyiség hőmérséklete jelentősen változik, a hűtési időt pedig a pántszalaghoz és a használt feszítéshez igazítsa.
• Pántszalag az akkumulátorban. Az akkumulátordobozban tartson kb. 1,5-szeres pántszalag-hosszt: túl sok pántszalag elakadást okoz, túl kevés rövid adagolást eredményez. A nagy ív több pántszalagot igényel, mint a standard.
• Gyenge hegesztések. A fűtőtest hőmérséklete általában túl magas vagy túl alacsony, vagy a fűtőlap hosszú használat után elkopott, és cserére szorul.
• Laza pántszalagok. A feszítés túl alacsonyra van állítva, vagy a feszítőgörgő elkopott.
• A pántszalag nem adagolódik. Ellenőrizze, hogy a tekercs helyesen van-e beszerelve, a pántszalag vége a bevezető görgők között van-e, és az akkumulátorban elegendő pántszalag van-e; rendszeresen tisztítsa ki a pántszalag útvonalából a port.
• Karbantartás. Hetente egyszer kenje meg a vezérlőpályákat és a görgőket N68 olajjal, és rendszeresen ellenőrizze a közelítéskapcsolókat. Kapcsolja ki a gépet, és hagyja a fűtőtestet kb. 5 percig hűlni bármilyen munka előtt.

Mire figyeljen a szállítószalagos pántológép megrendelése előtt

Az ár ezen az oldalon látható. Néhány részlet dönti el, hogy a gép megfelel-e a sorához: ellenőrizze ezeket ajánlatkérés előtt, vagy küldje el nekünk, és együtt átnézzük.

• Csomag mérete és súlya. A csomagnak át kell férnie a 850 × 800 mm-es íven; a legkisebb csomag 80 mm széles és 60 mm magas lehet, a csomagok legfeljebb 80 kg-osak lehetnek.
• Pántszalag szélessége. Adja meg, hogy 5 mm-es vagy 6 mm-es pántszalagot használ: a pántszalag útvonala ehhez a szélességhez van beállítva. A pántszalag PP, 0,5–0,8 mm vastag, 200–210 mm-es maggal rendelkező tekercsen, 400–450 mm külső átmérővel és 175–190 mm szélességgel.
• Teljesítmény. 220 V, 50 Hz egyfázisú hálózat; a gép 1,0 kW-ot és 6 A-t vesz fel.
• Hely és padló. Ezzel a ívvel a gép nagyobb, mint a standard modell (1414 × 728 × 1738 mm), ezért az ajánlatban egyeztetjük a pontos méreteket; a szállítási tömeg kb. 390 kg. Legalább 2000 × 1500 mm munkaterületet és 350 kg/m² teherbírású padlót biztosítson.
• Sormagasság. A munkaasztal 850 mm magas, ezért a gép előtti és utáni szállítószalagokat is ilyen magasságra tervezze.
• Élelmiszer, gyógyszer és korrozív áru. Élelmiszerhez és gyógyszerhez a gyártó rozsdamentes acél változatot javasol; korrozív áruknál, például tengeri ételeknél, tartsa távol a folyadékokat a pántolófejtől.
